         护栏板施工放线定位有什么方法?

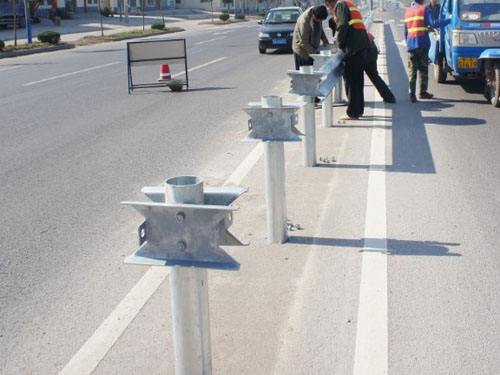

         护栏板立柱的放线定位对防撞护栏的外观质量影响最大,掌握好立柱定位放线的正确方法至关重要,根据施工图纸防撞护栏立柱位置是靠路缘石来确定,这就假设了路缘石的铺设,在纵向(顺路方向)上是绝对平顺的,在横向(垂直于路方向)是没有任何错位,而实际施工中并不是这样,路缘石的铺设在纵向和横向上与设计是有误差的,如果只按路缘石来放线定位,护栏立柱在纵方向上是不顺直的,安装护栏扳后,线形局部会出现凸凹面。在湖南长永高速公路上施工时,由于是第一次参与防撞护栏的施工,缺少经验,虽然是严格按路缘石放线定位,但立柱打入后,纵向线形不好,最后又重新校正,既浪费了人力物力,又影响了施工进度。

护栏板施工放线定位有什么方法?

         首先确定立柱的间距,以桥梁、通道、活动护栏口、立交、平交为控 制点进行测距。立柱的间距分为 2m 和 4m 两种,2m 间距的为加强立柱,4m 间距 的为普通立柱,而实际施工中经常出现异形间距,所安装的护栏板称异形板,异形板由于间距不定,所以制造难度大,又影响工程,因此在确定立柱间距时尽可 能减少异形间距。如两座桥之间,要先测量两桥间距,看能否不出现异形间距, 如果出现异形间距,要确定把异形间距出现在哪一端,或中间,然后记录下桩号 及间距尺寸,以便专门制作异型护栏板;如果立柱间距可能有不大于 25cm 的间 距零头数,可通过分配法将其调整至多根立柱。还有一个值得注意的问题是在立 交桥匝道上放线定位,立柱间距实际尺寸要做到内收外放,但收和放的尺寸不要 超过 5mm,因为板是直的,而间距在路缘石上是曲线,间距尺寸放和收之后,护栏板在安装时变得容易,而且线形美观平顺。
