双波护栏板施工

作者:

时间:
2019-03-19

波形护栏配件包括:端头、法兰立柱、过渡板、横梁垫片、螺栓、三波板防阻块、双波板防阻块、托架、柱帽等

波形护栏常用型号是Gr-A-4E。每1000米Gr-A-4E护栏构件用量分别为:波形板250张。立柱250根。柱帽250个。防阻块(或托架)250个。螺栓M16*170,250套。M16*42,250套。M16*35,2000套。

波形护栏相关参数:

双波形板:长度4320mm ,板宽310mm(平板宽480mm) ,波深85mm ,

板厚3mm/4mm 。

(2) 三波波形板:长度4320mm ,板宽506mm,波深85mm ,板厚4mm 。

(3)圆立柱:直径140/114mm ,立柱壁厚4/4.5mm ,

立柱长度1000mm /1200mm/ 1500mm/ 1800mm/ 2000mm/ 2150mm。

(4)方立柱:边长130mm , 壁厚6mm , 长度2540mm 。

(5)柱帽:厚度2/3mm, 孔距100/150mm, 直径114/140mm。

(6)防阻块:196*178*200mm, 厚度分3/4/4.25/4.5mm。

(7)托架:长300mm, 宽70mm,厚度分4mm/4.5mm。

(8)螺栓:M16*170 / M16*150 / M16*50 / M16*42 / M16*35

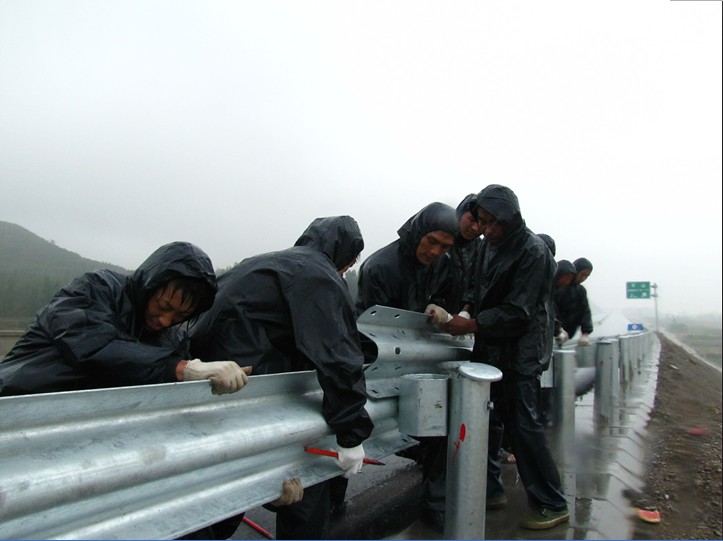

双波护栏板施工

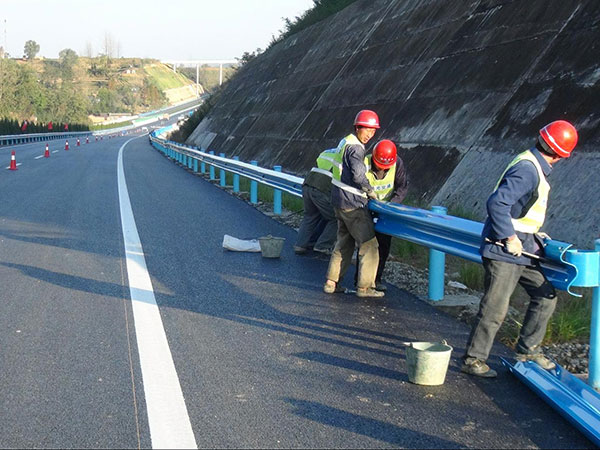

双波护栏板施工

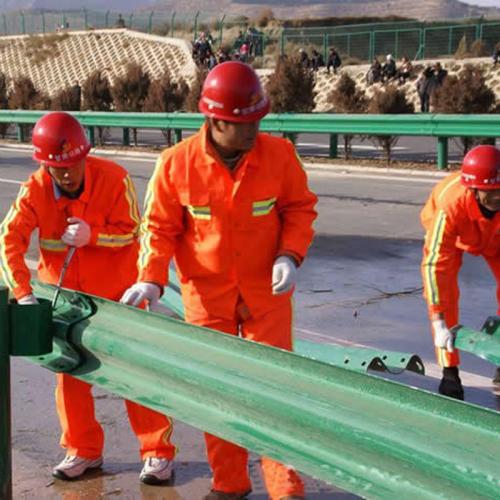

双波护栏板施工
